Descrição
O Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de circuitos eletrônicos.
O Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V trabalha com tensões de entrada de 5V a 40V, oferecendo em sua saída tensão regulada de 1.2V a 35V que podem ser ajustadas conforme sua necessidade, por meio de um trimpot. Por exemplo: Se você possui uma fonte de 24V, mas seu equipamento opera em 12V. Basta conectar o Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V e regulá-lo para operar na tensão de 12V.
O Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V é capaz de controlar uma carga de até 9A a 300W.
O Regulador de Tensão e Corrente DC Step Down 1.
Esse é um regulador do tipo Step Down, ou seja, na saída dele vai ter uma tensão mais baixa do que é colocado na entrada. Caso queira um módulo que a saída seja mais alta do que a entrada, busque por módulo Step UP.
Especificações:
- Tensão de entrada: 5V a 40V DC;
- Tensão de saída: 1.2V a 35V DC Ajustável;
- Corrente de saída: 9A (máx). Ao exceder a 5A será necessário melhorar a dissipação de calor;
- Faixa de corrente constante: 0.2A a 9A (ajustável);
- Potência de saída: 300W (máx.). Ao exceder a temperatura de 65ºC será necessário melhorar a dissipação de calor;
- Eficiência máxima de conversão: até 92% (quanto maior a tensão de saída, maior será a eficiência);
- Proteção contra curto circuito: Sim;
- Proteção reversa da polaridade da entrada: Não;
- Indicação LED: LED na cor Vermelha indica consumo de carga, enquanto o LED na cor Verde ou Azul indica que não há consumo significativo. ;

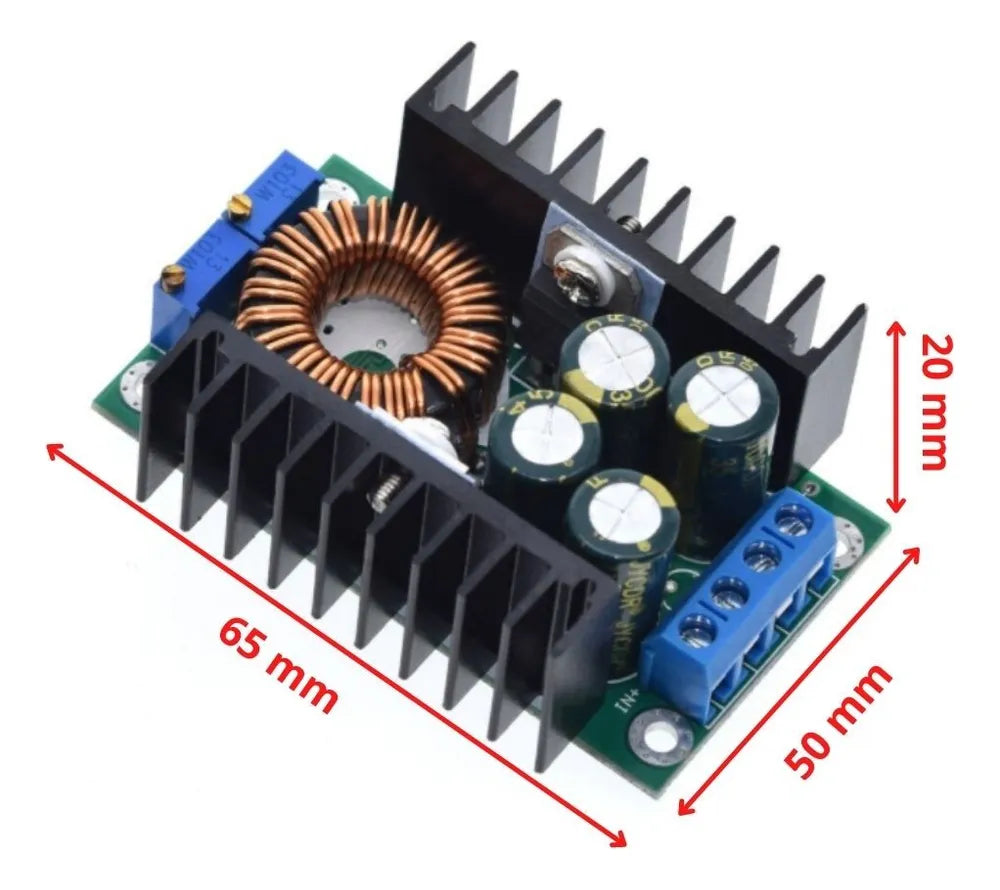

- Tamanho do módulo: 65mm x 50mm x 20mm (L x C x A);
- Peso: 65g.

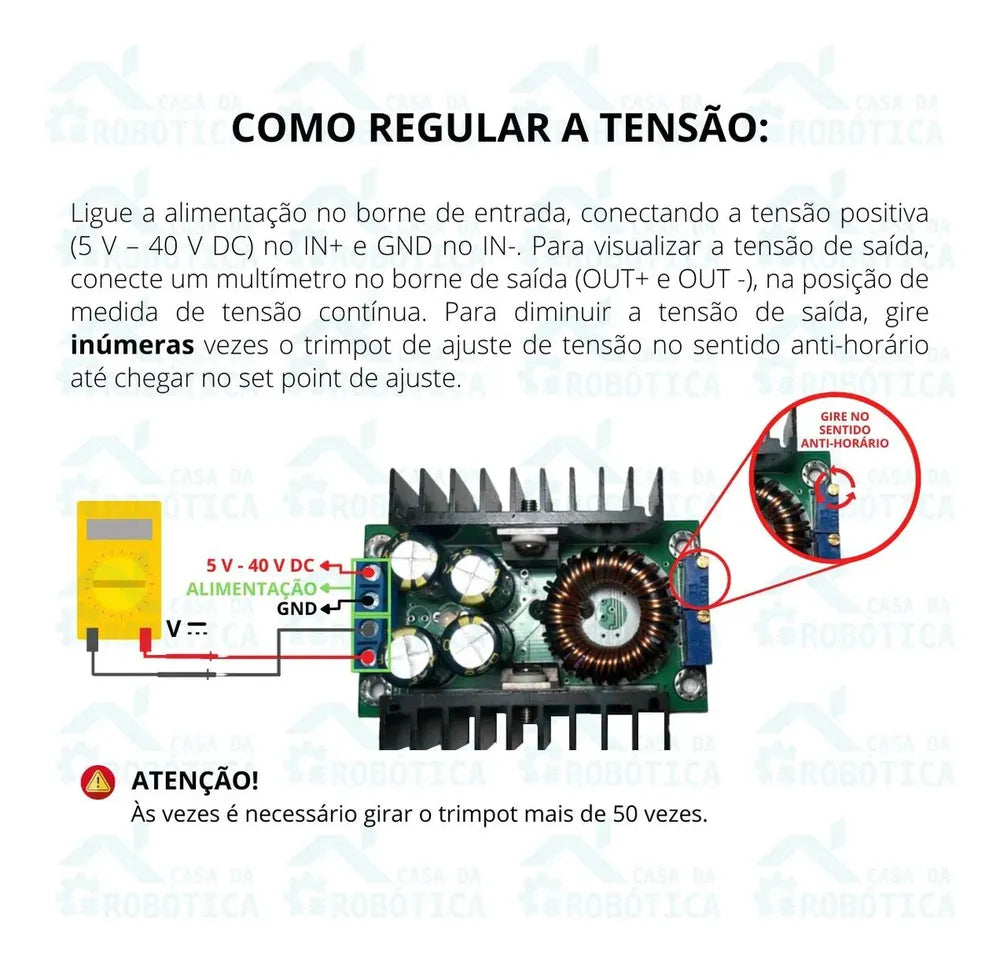

Para o regulador começar a funcionar gire cada trimpot do regulador 50 vezes pro sentido anti horário. Acompanhe a saída de tensão do mesmo com um multímetro. Caso queira ajustar corrente, coloque uma carga em sua saída e assim faça o ajuste nos trimpots.
O Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V trabalha com tensões de entrada de 5V a 40V, oferecendo em sua saída tensão regulada de 1.2V a 35V que podem ser ajustadas conforme sua necessidade, por meio de um trimpot. Por exemplo: Se você possui uma fonte de 24V, mas seu equipamento opera em 12V. Basta conectar o Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V e regulá-lo para operar na tensão de 12V.
O Regulador de Tensão e Corrente DC Step Down 1.2V – 35 V é capaz de controlar uma carga de até 9A a 300W.
O Regulador de Tensão e Corrente DC Step Down 1.
Esse é um regulador do tipo Step Down, ou seja, na saída dele vai ter uma tensão mais baixa do que é colocado na entrada. Caso queira um módulo que a saída seja mais alta do que a entrada, busque por módulo Step UP.
Especificações:
- Tensão de entrada: 5V a 40V DC;
- Tensão de saída: 1.2V a 35V DC Ajustável;
- Corrente de saída: 9A (máx). Ao exceder a 5A será necessário melhorar a dissipação de calor;
- Faixa de corrente constante: 0.2A a 9A (ajustável);
- Potência de saída: 300W (máx.). Ao exceder a temperatura de 65ºC será necessário melhorar a dissipação de calor;
- Eficiência máxima de conversão: até 92% (quanto maior a tensão de saída, maior será a eficiência);
- Proteção contra curto circuito: Sim;
- Proteção reversa da polaridade da entrada: Não;
- Indicação LED: LED na cor Vermelha indica consumo de carga, enquanto o LED na cor Verde ou Azul indica que não há consumo significativo. ;
- Tamanho do módulo: 65mm x 50mm x 20mm (L x C x A);
- Peso: 65g.
Para o regulador começar a funcionar gire cada trimpot do regulador 50 vezes pro sentido anti horário. Acompanhe a saída de tensão do mesmo com um multímetro. Caso queira ajustar corrente, coloque uma carga em sua saída e assim faça o ajuste nos trimpots.
