Descrição
DESCRIÇÃO:

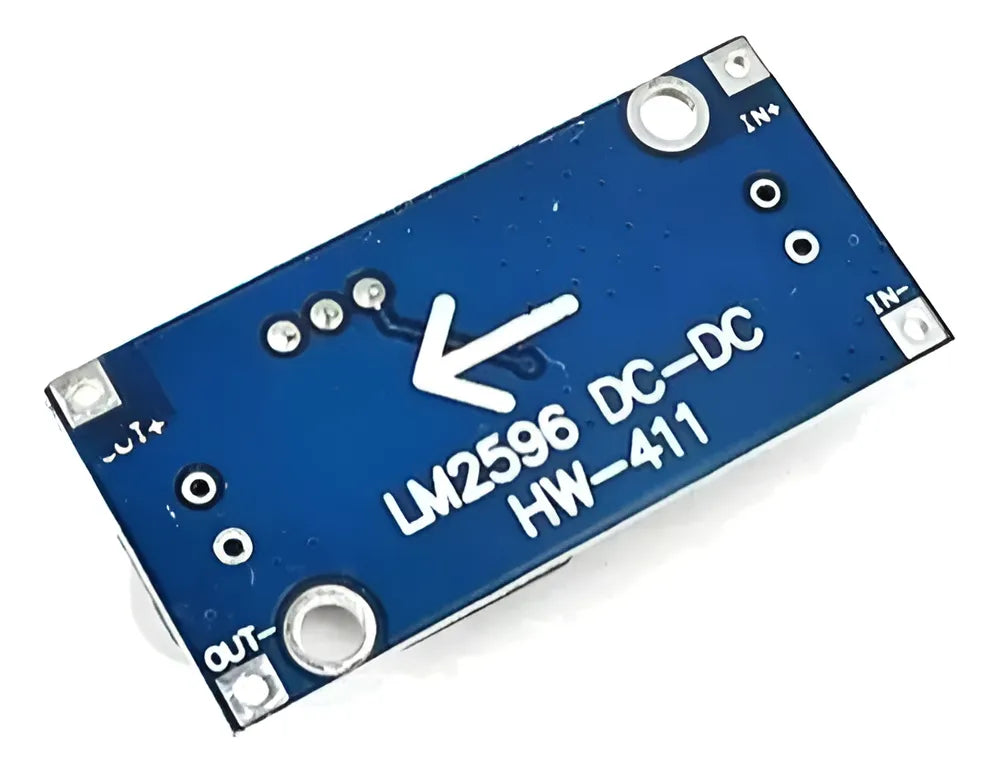

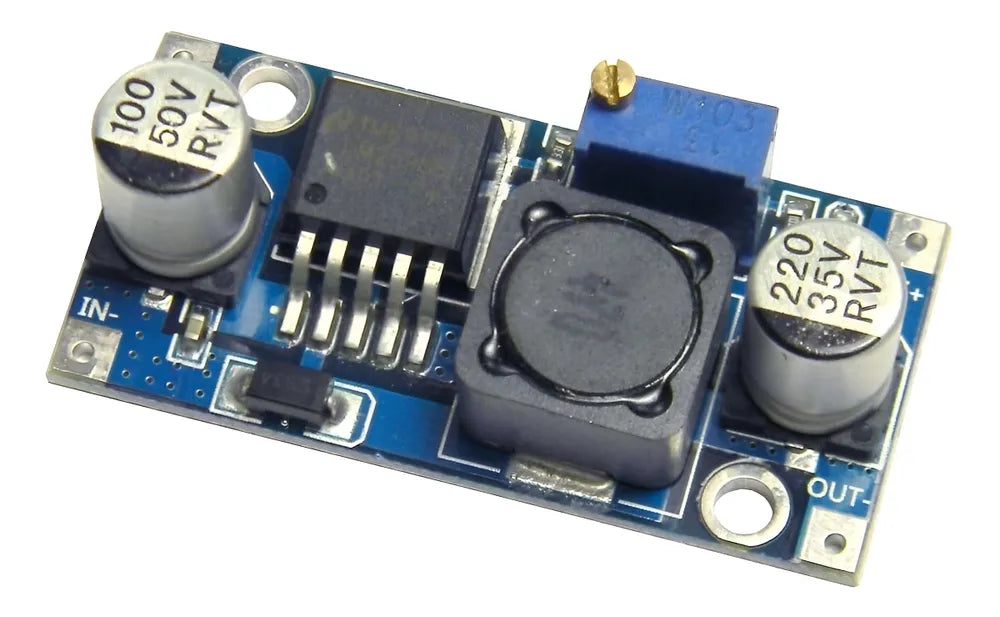

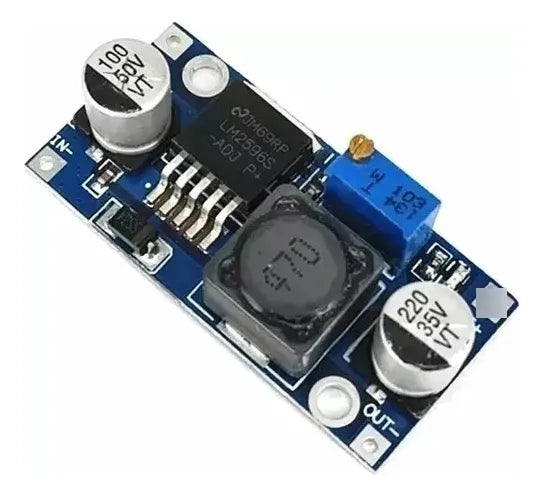

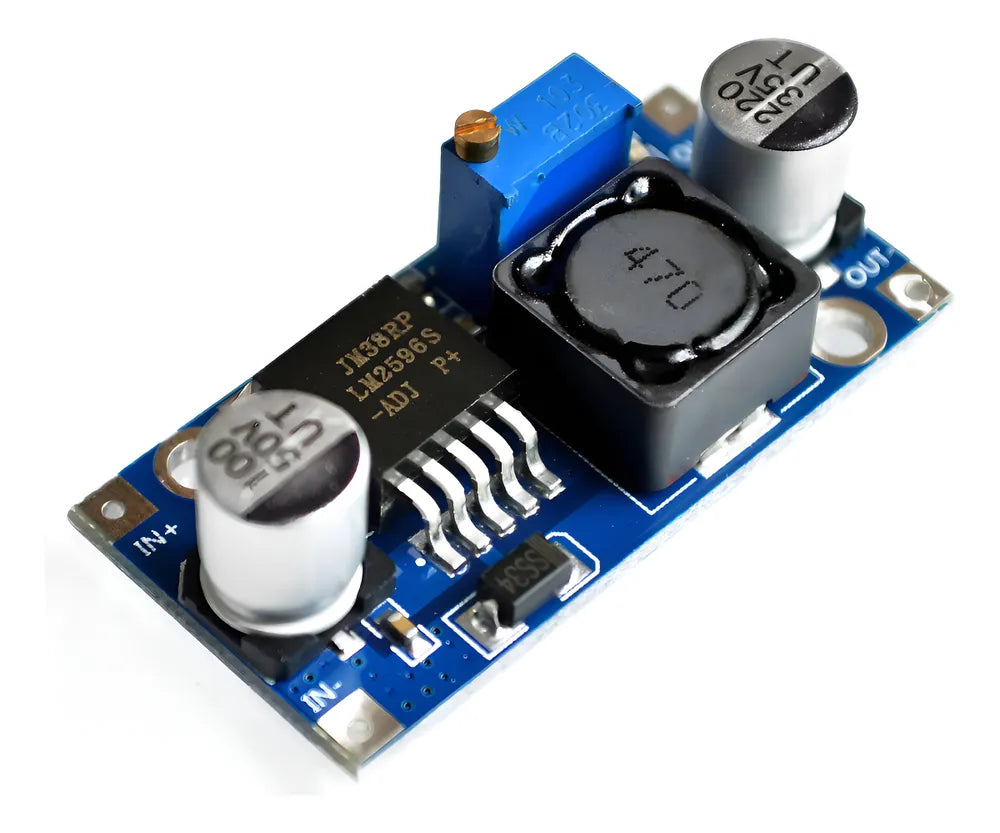

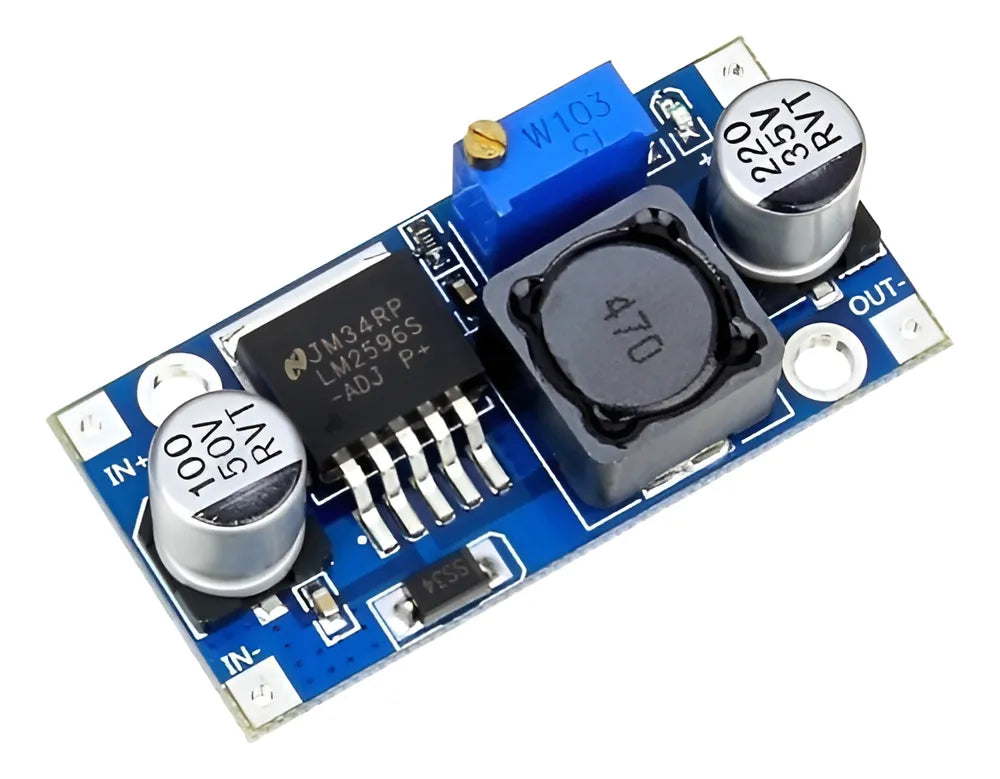

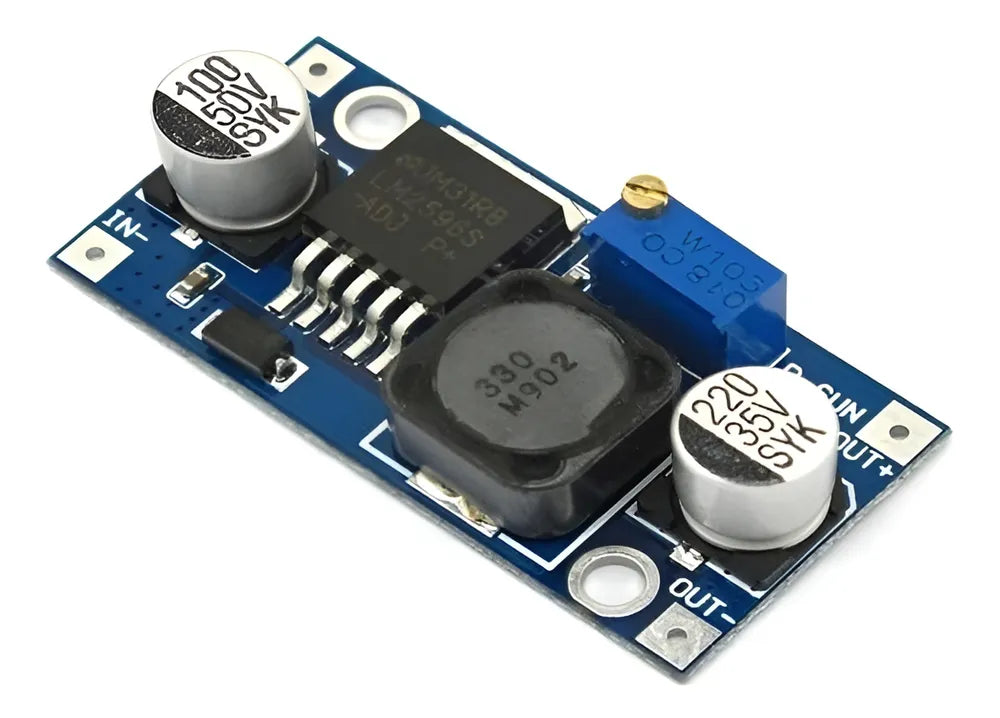

O Módulo Regulador de Tensão Ajustável LM2596 é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de componentes eletrônicos.
Composto pelo regulador chaveado LM2596, o Módulo Regulador de Tensão trabalha com tensões de entrada de 3,2V a 40V, oferecendo em suas saídas tensões de 1,5V a 35V que podem ser ajustadas conforme a necessidade.
O Módulo Regulador de Tensão é ideal para alimentação de motores, relés, displays ou outros componentes elétricos que operem dentro das faixas de tensões e correntes especificadas.
Para o funcionamento correto do Módulo Regulador de Tensão é necessário observar a diferença de tensão de entrada de 1,5V maior que a de saída.
ESPECIFICAÇÕES:
- Tensão de entrada: 3,2 a 40V;
- Tensão de saída ajustável: 1,5 a 35V;
- Diferença entre a tensão de entrada e saída deve ser de maior que 1,5V;
- Corrente máxima de saída: ~3A (recomenda-se adicionar dissipador de calor se potência >15W);
- Eficiência de conversão: até 92%;
- Velocidade de comutação: até 150KHz;
- Circuito de proteção: SS36;
- Temperatura de operação: -40 a 85ºC;
- Regulação de carga: ± 0,5%;
- Dimensões: 44x22x12mm;
- Peso com embalagem: 12g.
O Módulo Regulador de Tensão Ajustável LM2596 é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de componentes eletrônicos.
Composto pelo regulador chaveado LM2596, o Módulo Regulador de Tensão trabalha com tensões de entrada de 3,2V a 40V, oferecendo em suas saídas tensões de 1,5V a 35V que podem ser ajustadas conforme a necessidade.
O Módulo Regulador de Tensão é ideal para alimentação de motores, relés, displays ou outros componentes elétricos que operem dentro das faixas de tensões e correntes especificadas.
Para o funcionamento correto do Módulo Regulador de Tensão é necessário observar a diferença de tensão de entrada de 1,5V maior que a de saída.
ESPECIFICAÇÕES:
- Tensão de entrada: 3,2 a 40V;
- Tensão de saída ajustável: 1,5 a 35V;
- Diferença entre a tensão de entrada e saída deve ser de maior que 1,5V;
- Corrente máxima de saída: ~3A (recomenda-se adicionar dissipador de calor se potência >15W);
- Eficiência de conversão: até 92%;
- Velocidade de comutação: até 150KHz;
- Circuito de proteção: SS36;
- Temperatura de operação: -40 a 85ºC;
- Regulação de carga: ± 0,5%;
- Dimensões: 44x22x12mm;
- Peso com embalagem: 12g.
