Descrição

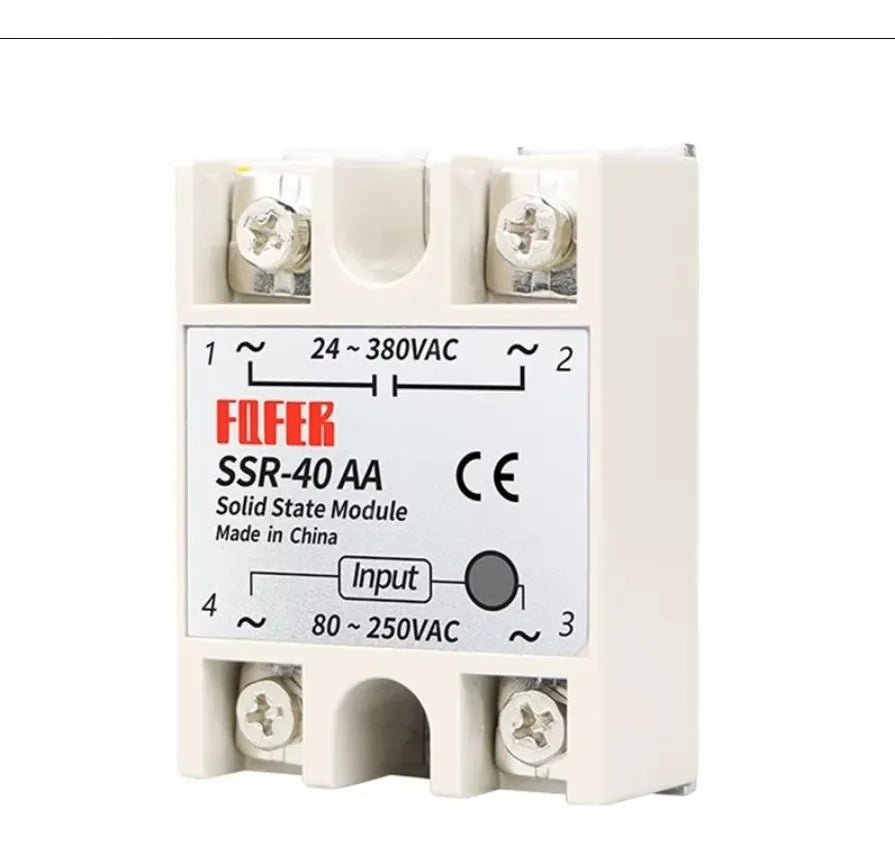

Relé de estado Sólido para chavear AC usando sinal AC
Para que serve?
Controla equipamentos monofásicos de grande potência a partir de um sinal de controle.
Características
Método de controle: AC para AC.
Método de montagem: parafusos de fixação.

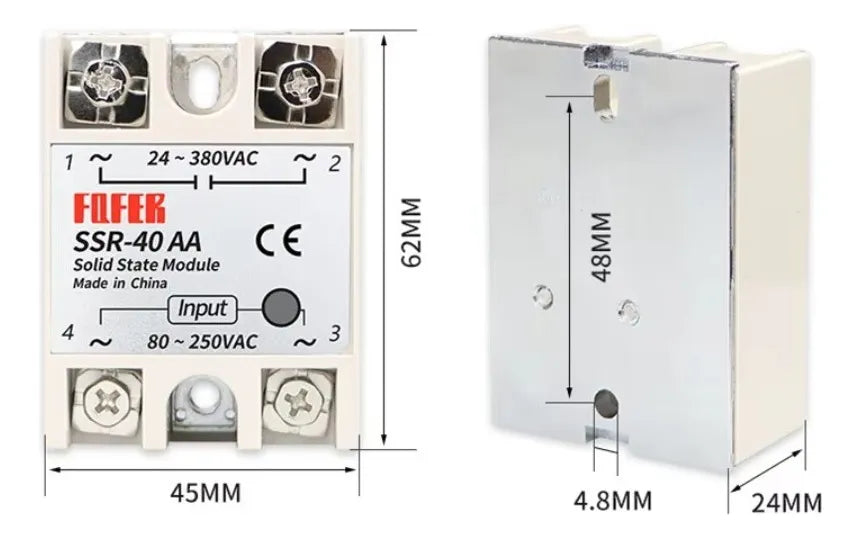

Tamanho: 6 x 4,5 x 2,3 cm.
Especificações técnicas
Tensão de saída (carga): 24-380V AC
Tensão de entrada (sinal): 80-250V AC
Corrente de carga: 40A
Corrente operacional: 3-25mA DC
Consumo interno: x2264; 2mA
Tempo de comutação: x2264; 10 ms
Tensão máxima: 2500V AC
Resistência do isolamento: 500Mx3A9; / 500 V DC
Temperatura operacional: -30 C ~ 75 C
Instruções de ligação:
Contato 1: Contato aberto NA
Contato 2: Contato aberto NA
Contato 3: Alimentação fase/neutro ou fase+fase
Contato 4: Alimentação fase/neutro ou fase+fase
***** O equipamento necessita de dissipação de calor se for utilizado acima de 20% da capacidade nominal.
Pode ser utilizado dissipador de CPU de computador com cola térmica, ou qualquer outro modelo que melhor se adapte à sua necessidade.
Se for preso em chapa metálica, lembre-se de aplicar pasta térmica.*****
O que será enviado
1 X Relê de estado sólido.
Para que serve?
Controla equipamentos monofásicos de grande potência a partir de um sinal de controle.
Características
Método de controle: AC para AC.
Método de montagem: parafusos de fixação.
Tamanho: 6 x 4,5 x 2,3 cm.
Especificações técnicas
Tensão de saída (carga): 24-380V AC
Tensão de entrada (sinal): 80-250V AC
Corrente de carga: 40A
Corrente operacional: 3-25mA DC
Consumo interno: x2264; 2mA
Tempo de comutação: x2264; 10 ms
Tensão máxima: 2500V AC
Resistência do isolamento: 500Mx3A9; / 500 V DC
Temperatura operacional: -30 C ~ 75 C
Instruções de ligação:
Contato 1: Contato aberto NA
Contato 2: Contato aberto NA
Contato 3: Alimentação fase/neutro ou fase+fase
Contato 4: Alimentação fase/neutro ou fase+fase
***** O equipamento necessita de dissipação de calor se for utilizado acima de 20% da capacidade nominal.
Pode ser utilizado dissipador de CPU de computador com cola térmica, ou qualquer outro modelo que melhor se adapte à sua necessidade.
Se for preso em chapa metálica, lembre-se de aplicar pasta térmica.*****
O que será enviado
1 X Relê de estado sólido.
